Воздушное лазерное сканирование: технология будущего в геодезии

Воздушное лазерное сканирование (ВЛС) – это передовая технология сбора трёхмерных данных о местности и расположенных на ней объектах. С помощью лазерное сканирование с беспилотных летательного аппарата (БПЛА) позволяет за считанные часы получать детальную цифровая модели рельефа и поверхности, а также точные топографические планы. В нашей компании «Технокауф» в Москве и Московской области вы можете заказать полный цикл услуги – от планирования полёта до готового облако точек лазерных отражений.

Воздушное лазерное сканирование – это не просто очередной метод съёмки, а настоящий прорыв в геодезических работах. В отличие от классической аэрофотосъемка, лидар (лазерный сканер) «прошивает» густую растительность и фиксирует истинный рельефа, скрытый под кронами деревьев. Технология обеспечивает высокой точность измерений – до 5–10 см по высоте – и позволяет создания трёхмерных моделей местности с плотностью десятки и сотни точек на квадратный метр.

Что такое воздушное лазерное сканирование и как оно работает

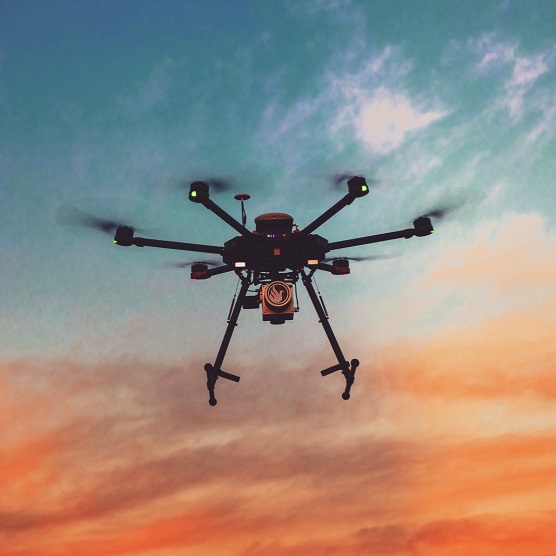

Воздушное лазерное сканирование – это активный метод дистанционного зондирования. Сканирующей системы, установленная на борту беспилотных летательного аппарата, излучает лазерные импульсы в сторону земли и принимает их отражение. По время между отправкой и возвращением сигнала приборы вычисляют расстояние до каждой точки.

Современная технология базируется на трёх ключевых компонентах:

1. Лазерный сканер – генерирует и принимает импульсы.
2. GPS/ГНСС-приёмник геодезического класса – определяет точные координаты аппарата в время полёта.
3. Инерциальная навигационная система (INS) – фиксирует углы наклона и поворота носителя.

В результате получения данных формируется облако точек лазерных отражений – миллионы координат в единой системе, которые после обработки превращаются в цифровая модели рельефа (ЦМР), цифровая модели поверхности (ЦМП), а также точные топографические планы.

Преимущества воздушного лазерного сканирования

Почему лазерное сканирование с воздуха стремительно вытесняет традиционные методы геодезии? Потому что ВЛС даёт неоспоримые преимущества:

Ключевые преимущества воздушного лазерного сканирования:

1. Высокая производительность. За один вылет БПЛА можно отсканировать до 18 км² территории. Это в десятки раз быстрее, чем при наземное или мобильное лазерное сканирование.
2. Точные измерения под любым покровом. Технология позволяет получать достоверную информацию о рельефе даже в густых лесах, где аэрофотосъёмка бессильна. Лазерный луч проникает сквозь кроны, и в итоговом облаке точек чётко видна земная поверхность.
3. Экономия бюджета. Стоимость беспилотного воздушного лазерное сканирование в разы ниже классических геодезических изысканий, особенно на больших территориях.
4. Работа в любой системе координат. Результаты могут быть получены при камеральной обработке в москве и любом регионе в требуемой системе координат.
5. Всесезонность. Съемки выполняются независимо от время года – даже зимой, когда традиционная геодезия затруднена.

Этапы проведения работ

Весь процесс воздушного лазерного сканирования строится по чёткому алгоритму. В компании «Технокауф» мы строго соблюдаем все этапы и гарантируем высокое качество на каждом шаге.

1. Подготовительный этап

Начинается всё с анализа территории и постановки задачи. Инженеры изучают рельеф, определяют оптимальную высоту полёта, маршрут и параметры сканера. Рассчитывается требуемая плотность точек (обычно от 20 до 100 точек/м²). Обязательно учитываются погодные условия, наличие препятствий и разрешительные документы (при получения разрешения на полёты вблизи аэропортов или режимных объектов).

2. Полевые работы: полётное задание

Беспилотных летательного аппарата, оснащённый лидаром, выполняет автономный полёт по заранее проложенному маршруту. Сканирующей системы непрерывно излучает лазерные импульсы, а GPS/IMU фиксирует точное положение носителя в пространстве. Одновременно может выполняться аэрофотосъемка для последующей колоризации облака точек. Вся съемки управляется с наземной станции, оператор контролирует заряд батарей и качество сигнала.

3. Камеральная обработка данных

После завершения полёта сырые данных проходят несколько стадий обработки:

• слияние траекторий – объединение данных с лазерного сканера, GPS и IMU;
• фильтрация – удаление шумов, птиц, облаков и случайных выбросов;
• ллассификация – распределение точек по классам: «земля», «низкая растительность», «средняя растительность», «высокая растительность», «здания», «вода»;
• построение моделей – создание цифровых моделей рельефа, цифровых моделей поверхности, горизонталей, трёхмерных моделей.

Результатом становится плотное облако точек (формат .LAS, .XYZ), которое можно использовать в любом геоинформационном программном обеспечении.

Применение воздушного лазерного сканирования

Воздушное лазерное сканирование востребовано в десятках отраслей. Где эта технология даёт максимальный эффект?

Инженерные изыскания и строительство

Инженерно-геодезических изыскания с применением ВЛС позволяют за один день получить топографический план масштаба 1:500 на территории в сотни гектаров. Это идеальное решения для проектирования трасс автомобильных и железных дорог, линий электропередачи, трубопроводов, аэропортов и портов.

Горное дело и карьеры

Лазерное сканирование с воздуха позволяет ежемесячно отслеживать объёмы выработки, контролировать устойчивость бортов карьеров и оперативно выявлять опасные зоны. Безопасность персонала растёт, а производственные риски снижаются.

Лесное хозяйство и экология

Технология незаменима для оценки запасов древесины, определения высоты и густоты насаждений. Лесничества и экологи получают точные данные о состоянии лесного фонда, не заходя в труднопроходимую чащу.

Энергетика и связь

Мониторинг ЛЭП, ветропарков, солнечных электростанций и вышек сотовой связи – воздушный лидар фиксирует малейшие провисания проводов, наклон опор и зазоры до крон деревьев.

Создание цифровых двойников городов

Для создания трёхмерных карт городов, планирования застройки и управления инфраструктурой ВЛС даёт идеальную основу – миллиарды точек с привязкой к реальным координатам.

Оборудование для воздушного лазерного сканирования

Успех работ напрямую зависит от качества оборудование. В компании «Технокауф» мы используем профессиональные лидары и беспилотных летательного аппарата последнего поколения:

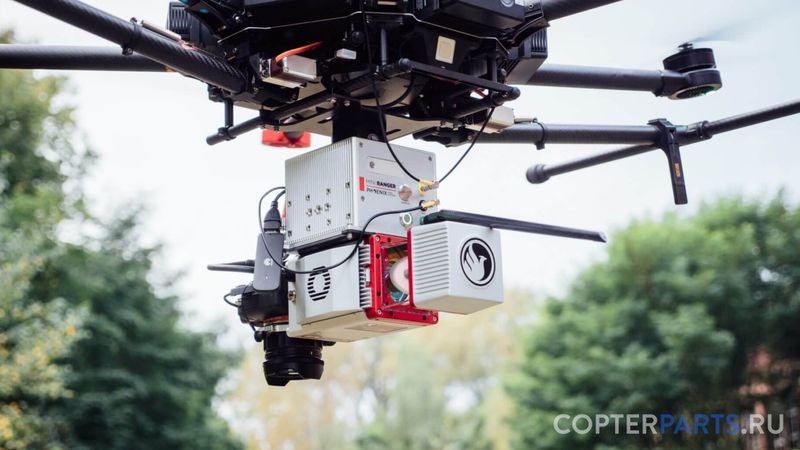

1. Лазерные сканеры AGM, Geosun, Livox с частотой до миллиона измерения в секунду.
2. БПЛА с временем полёта до 2-2,5 часов и возможностью работать в сложных метеоусловиях.
3. Системы постобработки на базе ПО Agisoft Metashape Professional, ScanWorks и других.

Такое оборудование гарантирует высокой точность позиционирования – до 2-3 см в плане и 5-10 см по высоте.

Стоимость воздушного лазерного сканирования в Москве и Московской области

Цены на воздушное лазерное сканирование зависят от площади объектов, требуемой плотности точек, сложности рельефа и удалённости территории. В Москве и Московской области стоимость может отличаться из-за близости аэропортов (требуются дополнительные согласования).

В стоимость обычно включены подготовительные работы, выезд БПЛА, полевая съемки, камеральная обработка, классификация облака точек, построение ЦМР, ЦМП и топографического плана в масштабе 1:500 или 1:1000. Дополнительно оплачиваются согласования с авиационными властями и колоризация облака точек по данным аэрофотосъёмки.

Почему стоит заказать ВЛС в компании «Технокауф»

Мы выполняем воздушное лазерное сканирование в Москве, Московской области и других регионах с 2015 года. За это время накоплен уникальный опыт на самых сложных объектах:

1. Собственный парк БПЛА и лидаров. Мы не арендуем технику у третьих лиц – сами управляем процессом от начала до конца.
2. Лицензии и допуски. Имеем все разрешительные документы для полётов на любой территориях, включая зоны с ограничениями.
3. Аттестованные инженеры. Каждый специалист прошёл подготовку по работе с лазерными сканерами и ПО для обработки.
4. Полный цикл «под ключ». Заказчик получает готовые цифровые модели, облака точек и топографические планы, пригодные для передачи в экспертизу.
